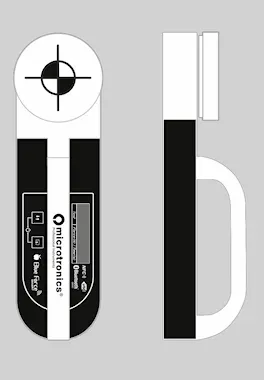

Blue Force Smart

Instrument für die Schließkraftmessung

Smart

BlueForce Smart ist ein neues revolutionäres Kraftmessgerät für die CE-Zertifizierung automatischer Schließvorrichtungen gemäß den Normen EN 12453, (former EN12445), EN16005, EN60335.


BlueForce Smart stellt die Evolution der beliebten Geräte BlueForce und SpeedForce dar und zeigt sich heute neu in Design, Package und Technik. Dank modernster Wireless-Technik kann sich das Gerät mit dem PC und Smartphones der jüngsten Generation verbinden und deren graphische Eigenheiten sowie die Verbindung mit dem Internet nutzen.


!ACHTUNG!: die Serie SMART wurde bis Ende 2022 produziert und durch die neue Serie SMART PRO ersetzt

Software BlueForce

Die leistungsstarke Software BlueForce, die im Lieferumfang des Messgeräts inbegriffen ist, kann leicht von jedem benutzt werden,
der über normale Kenntnisse Von Microsoft Windows® verfügt.


Merkmale

Leitfaden zur Durchführung der Kraftprüfungen auf der Grundlage der geltenden Vorschriften

Graphische Darstellung der Messpunkte für alle von den Vorschriften vorgesehenen Tor- und Fußgängertürarten

Herunterladen der Prüfungen aus dem Speicher des Messgeräts über USB-Kabel oder Bluetooth und mit Hilfe des speziellen USB-Adapters (optional)

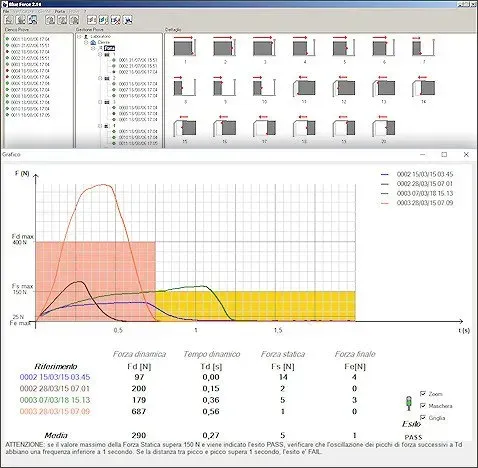

Anzeige der Messkurven mit Berechnung der Parameter und Mittelwerte

Erweiterte Graphikfunktionen (Zoom, Grenzwert-Maske, Raster)

Automatische Angabe des Ergebnisses der Messungen (Test bestanden / nicht bestanden)

Verwaltung der Kundendatenbank, Türen/Tore mit Import-/Exportfunktionen

Automatische Erstellung des Prüfberichts, der den technischen Unterlagen beigefügt wird

Berichte und Graphiken können im PDF-Format ausgedruckt werden

Verwaltung der Firmware-Aktualisierungen für die Messgeräte über USB (nur für BlueForce Smart)

Regelmäßige kostenlose Online-Aktualisierungen

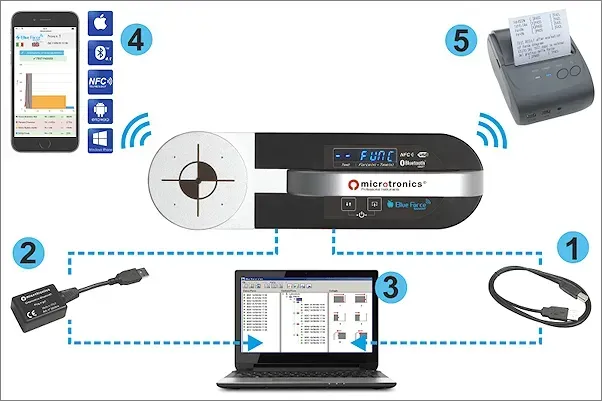

Eigenschaften von BlueForce Smart

Die mit dem BlueForce Smart gespeicherte und visualisierte Kraftmessungen, können zur BlueForce Software durch das ausgestattetes USB Kabel übertragen werden (1), oder Wireless (mit dem Zubehör Plug’n Go!) übertragen werden (2).


(3) Mit der Software BlueForce können die durchgeführten Prüfungen in der Kundendatenbank gespeichert und die Berichte mit den entsprechenden Graphiken ausgedruckt werden.


(4) Mit den Smart Funktionen ist es möglich, die im Geräts integrierte Bluetooth/NFC Technologie am besten zu nutzen; mit dem dazugehörige App kann man, die gemachte Kraftmessungen direkt an die Mobilvorrichtungen senden.


(5) Mit dem Bluetooth FTP Thermodrucker, kann der Techniker den Schein den Messresultate direkt am Platz drucken, ohne das PC zu nutzen.


Technische Daten:

Abmessungen und Gewicht: 280x80x50 mm – ca. 1,6 kg

Stromversorgung: Alkalibatterie 9 V

Speicherkapazität: 80 Prüfungen

Intervall Kraftzunahme: 6 s, Sampling 1 kHz

Kraftmessbereich: 0-2000 N (mechanische Sperre bei ca. 2100 N)

Auflösung der Kraftmessung: 1 N

Auflösung der dynamischen Zeitmessung: 0,01 s

Maximaler Fehler bei Kraftmessung: Bereich zwischen 25N und 400N: ±0,5% S.W.; von 400N bis 1000N: ±1% S.W.; von 1000N bis 2000N: ±2% S.W.

CE-EMC Konformität beim TÜV Rheinland auf Mustergerät BlueForce s. n.: 00981

Normenkonform mit: EN12453, EN12445, EN16005, EN60335-2-95, DHF TS 011-012, ASR A1.7

NFC-Schnittstelle: Standard ISO/IEC 14443 und NFC Forum Type 4

BLE-Schnittstelle: Bluetooth Version 4.1

USB-Schnittstelle: v.2.0 Specification compliant

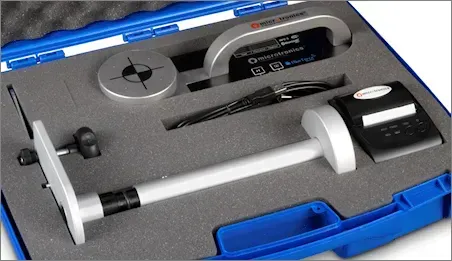

BlueForce Smart Kit:

Sehen Sie den Blueforce Smart Kit Abschnitt , zur Verfügung gibt es drei neuen Kit, der Koffer für den Trasport ist geräumig und kann das Gerät und das optionales Messzubehör entahlten, z.B die Lineare Verlängerung und den FTP Thermodrucker.

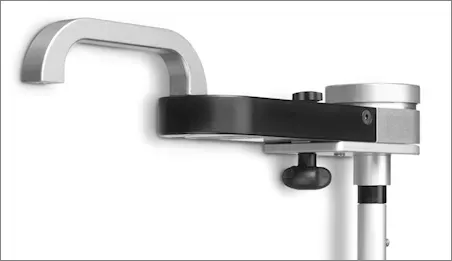

Messzubehör

Um die Messungen nach die EN 12445 zu machen, braucht man mechanischen Stützen oder Verlängerungen. Im Zubehör Abschnitt gibt es alle Messzubehöre für das BlueForce Smart.

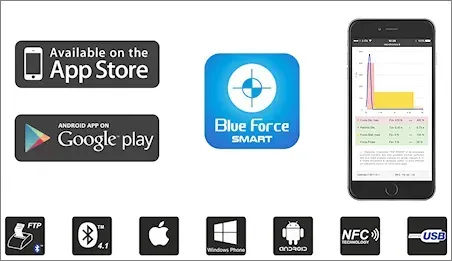

Smart App:

Das BlueForce Smart kann, dank seiner Hardware (Bluetooth LE 4.1 ed NFC Forum Type 4), mit den modernsten
Smartphone und Tablet kommunizieren.


Das BlueForce Smart kann die Messdaten mit den dazugehörigen Grafiken durch die aktuelle Softwareplattforme Apple,
Android, NFC senden.


Smart Funktion – Smart APP


Die Smart Funktion erlaubt die Bluetooth/NFC integrierte Hardware, die geschpeicherte Messungen an den Mobilgeräte mit dem spezifische BlueForce Smart App, zu senden.


Wenn im Ihre Geräte noch nicht Die Smart Funktionen aktiviert sind, ist es möglich durch online Anfrage hier sie zu aktivieren.


N.B. Bevor die Smart Funktion zu aktivieren, bitte kontrollieren Sie, ob Ihren Mobilgerät die folgenden Vorausetzungen respektiert:

Apple iOS von 9.0

Android s.o von 5.0


App Smart Android

Für Android Geräte muss die App BlueForce Smart, die im Play Store erhältlich ist, installiert werden. Anschließend können bei aktiviertem Bluetooth die durchgeführten Prüfungen mit entsprechende Graphiken und Parametern angezeigt werden.

App Smart Apple

Für Geräte mit iOS Apple muss die App BlueForce Smart, die im Apple Store erhältlich ist, installiert werden. Anschließend können bei aktiviertem Bluetooth die durchgeführten Prüfungen mit entsprechende Graphiken und Parametern angezeigt werden.

NFC BlueForce

Für die Geräte, die über integrierte NFC verfügen: beim Stellung des Smartphones an der Rückseite des BlueForce Smart Geräts, kann man die durchgeführten Prüfungen mit entsprechende Graphiken und Parametern sehen.


APP Smart - Benutzung


Nachdem Sie die gewünschte Messung mit dem BlueForce Smart an die Smartphone oder Tablet Gerät gesendet haben, wird die Hauptseite mit dem technischen Daten der gesendete Messungen gezeigt.

Danach ist es möglich, die Sorte den Schließvorrichtungen und die Abstände der Messpunkte zu wählen. Jede Typologie von Schließvorrichtungen ist gemäß den EN 12445 Norm grafisch dargestellt.


APP Smart - Funktionen


  • Zahl der gesendeten Prüfung und entsprechendes Datum/Uhrzeit
  • Sprache der App ändern
  • Art des gemessenen Tors und entsprechende Daten der Messpunkte
  • Angabe Ergebnis des TESTS
  • Graphik der Messkurve
  • Parameter der Messkurve
  • Datum der Eichung des verwendeten Messgeräts
  • Seriennummer und Firmware-Version des verwendeten Messgeräts

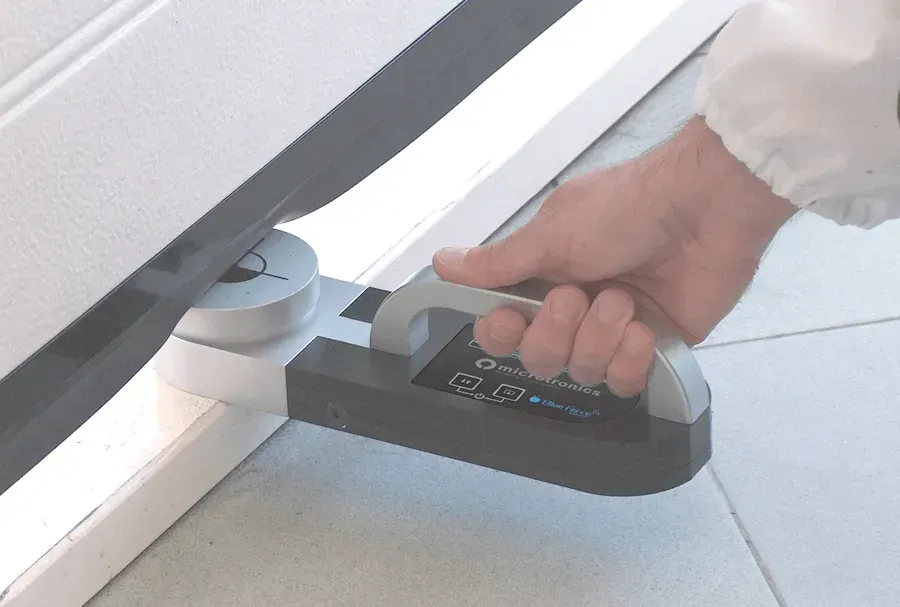

Messungen an automatischen Tore und Türe:

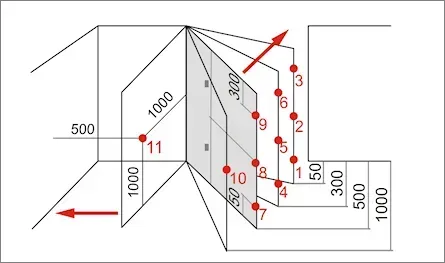

Die EN 12445 Norm schreibt vor, dass die Messungen an automatischen Tore und Türe in bestimmte Punkte und in vorgegebene Abständen durchzuführen sind. Sehr wichtig sind auch die CE-Kennzeichnung und die Ausfüllung der technischen Dokumentation.

Kraftmessungen


In diesem Abschnitt geht es um die Kraftmessungen, die, gemäß die ehemalige europäische Richtlinie EN12453.

Spezifisch, ergänzt die Normative EN 12453 Schnellleitfaden die durchzuführenden Verfahrens, um eine Automation zu bescheinigen, unter deren:


  • CE Bestätigung
  • Übereinstimmung Deklaration
  • Technische Dokumentation
  • Sicherheitsbewertungen


Weiter ist es möglich, eigene PDF Leitfaden zu downloaden, die für die Techniker nützlich sind, um die Schließkraft zu messen. In die Leitfaden gibt es die Beschreibungen der Positionen, die Messabstände, die Bewertungsmaßstäbe und die Werte den festgelegte Grenze.


Neue EN 12453:2017

Technischer Artikel über die Europäische Norm EN12453


ASR A1.7

Technischen Regeln für Arbeitsstätten ASR A1.7 „Türen und Tore“


Leitfäden Sektionaltore

Illustrierter Führung für die Messverfahren für automatische Sektionaltore
